煅后石油焦

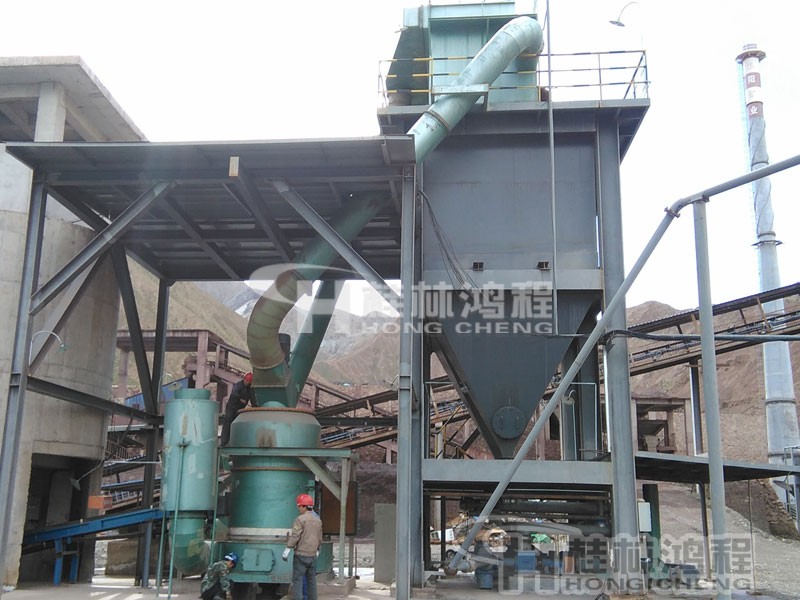

　　石油焦、针状焦和煤沥青磨粉机雷蒙磨出粉80目~400目时产6~25吨机型推荐使用桂林鸿程雷蒙磨升级版HC摆式磨粉机，整套石油焦、针状焦和煤沥青磨粉生产线环保性能好，节省电量和人工成本，在石油焦、针状焦和煤沥青粉体行业众多厂家订购投产，运行稳定。桂林鸿程还提供石墨电极原料石油焦、针状焦和煤沥青粉体生产整套解决方案和EPC项目总包服务。为您的投资项目提供强有力、省心省力和稳定的生产保障。

石墨电极

　　一、石墨电极的制造工艺

　　1、煅烧

　　炭质原料在高温下进行热处理，排出所含的水分和挥发份，并相应提高原料理化性能的生产工序称为煅烧。一般炭质原料采用燃气及自身挥发份作为热源进行煅烧，　　高温度为1250- 1350℃。

　?。?）煅烧使炭质原料的组织结构和物理化学性能发生深刻变化，主要体现在提高了焦炭的密度、机械强度和导电性，提高了焦炭的化学稳定性和抗氧化性能，为后序工序奠定了基础。

　　（2）煅烧的设备主要有罐式煅烧炉、回转窑和电煅烧炉。煅烧质量控制指标是石油焦真密度不小于2.07g/cm3，电阻率不大于550μΩ.m,针状焦真密度不小于

2.12g/cm3，电阻率不大于500μΩ.m。

　?。?）原料的破碎处理和配料

　?、僭谂淞现?，须对大块煅后石油焦和针状焦进行中碎、磨粉、筛分处理。 中碎通常是将50mm左右的物料通过颚式破碎机、锤式破碎机、对辊破碎机等破碎设备进一步破碎到配料所需的0.5-20mm的粒度料。

　?、谀シ凼峭ü魇交饭跄シ刍ɡ酌赡ィ⒘⒛セ壬璞附恐试夏ハ傅?.15mm或0.075mm粒径以下的粉末状小颗粒的过程。

　　③筛分是通过具有均匀开孔的一系列筛子，将破碎后尺寸范围较宽的物料分成尺寸范围较窄的几种颗粒粒级的过程，现行电极生产通常需要4-5个颗粒料粒级和1-2个粉料粒级。

　?、芘淞鲜前磁浞揭?，对各种粒度的骨料和粉料、粘 结剂分别计算、称量和聚焦的生产过程。 配方的科学性适宜性和配料操作的稳定性是影响产品质量指标和使用性能的最重要因素之一。

　　（4）配方需确定5方面内容：

　?、傺≡裨系闹掷啵?②确定不同种类原料的比例； ③确定固体原料粒度组成； ④确定粘结剂的用量；⑤确定添加剂的种类和用量。

　　（6）返回料的回用（生碎、石墨碎、焙烧碎）

　　（7）配方基本原则：球体最紧密堆积原理

　?。?）电极配方中颗粒尺寸的确定

　　2、混捏

　　在一定温度下将定量的各种粒度炭质颗粒料和粉料与定量的粘结剂搅拌混合均匀，捏合成可塑性糊料的工艺过程称为混捏。

　?。?）混捏的过程：干混（20-35 min）湿混（40-55 min）

　?。?）混捏的作用：

　?、俑苫焓笔垢髦衷匣旌暇?，同时使不同粒度大小的固体炭质物料均匀地混合和填充，提高混合料的密实度；

　?、诩尤朊毫で嗪笫垢闪虾土で嗷旌暇龋禾で嗑韧坎己徒罂帕１砻?，形成一层沥青粘结层，把所有物料互相粘结在一起，进而形成均质的可塑性糊料，有利于成型；

　?、鄄糠置毫で嘟傅教恐饰锪夏诓靠障叮徊教岣吡撕系拿芏群驼辰嵝?。

　　3、成型

　　炭材料的成型是指混捏好的炭质糊料在成型设备施加的外部作用力下产生塑性变形，最终形成具有一定形状、尺寸、密度和强度的生坯（或称生制品）的工艺过程。

　?。?）凉料：圆盘凉料、圆筒凉料、混捏式凉料等方式

排出挥发份、降低至适宜温度（90-120℃）增加粘结力，使糊料块度均匀利于成型20-30 min

　?。?）装料：压机升挡板----分2-3次下料----4-10MPa压实

　?。?）预压：压力20-25MPa，时间3-5min，同时抽真空

　?。?）挤压：压机降挡板----5-15MPa挤压----剪切----翻入冷却 水槽

　　（5）挤压的技术参数：压缩比、压机料室及嘴型温度、凉料温度、预压压力时间、挤压压力、挤压速度、冷却水温度

　?。?）生坯的检查：体积密度、外观敲击、剖析

　　5、焙烧

　　是炭制品生坯在填充料?；は隆⒆叭胱派杓频募尤嚷诮懈呶氯却? 使生坯中的煤沥青炭化的工艺过程。煤沥青炭化后形成的沥青焦将炭质骨料和粉料颗粒固结在一起, 焙烧后的炭制品具有较高的机械强度、较低的电阻率、较好的热稳定性和化学稳定性。

　?。?）焙烧是炭素制品生产的主要工序之一, 也是石墨电极生产三大热处理过程中的重要一环, 焙烧生产周期较长（一焙22-30天，二焙依炉型5-20天）, 而且能耗较高。生坯焙烧的质量对成品质量和生产成本都有一定影响。

　?。?）生坯内煤沥青在焙烧过程中焦化，排出10%左右的挥发份，同时体积产生2-3%的收缩，质量损失8-10%。炭坯的理化性能也发生了显著变化，由于气孔率增加体积密度由1.70g/cm3降为1.60g/cm3，电阻率10000μΩ.m左右降至40-50μΩ.m，焙烧坯的机械强度也大为提高。

　?。?）二次焙烧是焙烧品浸渍后进行再次焙烧，使浸入焙烧品孔隙中的沥青炭化的工艺过程。生产体积密度要求较高的电极（除RP以外的所有品种）和接头坯料需进行二焙，接头坯料还需进行三浸四焙或二浸三焙。

　?。?）焙烧炉主要炉型：

　?、倭饕?---环式炉（带盖、不带盖）、隧道窑

　?、诩湫饕?---倒焰窑、车底式焙烧炉、箱式焙烧炉

　?。?）焙烧曲线及高温度：

　　一次焙烧----320、360、422、480小时，1250 ℃

　　二次焙烧----125、240 、280 小时，700-800 ℃

　?。?）焙烧品的检查：外观敲击、电阻率、体积密度、抗压强度、内部结构剖析 浸渍是将炭材料置于压力容器中，在一定的温度和压力条件下将液态浸渍剂沥青浸入渗透到制品电极孔隙中的工艺过程。目的是降低制品气孔率，增加制品体积密度和机械强度，改善制品的导电和导热性能。

浸渍的工艺流程及相关技术参数是：焙烧坯——表面清理——预热（260-380 ℃，6-10小时）——装入浸渍罐——抽真空（8-9KPa，40-50min）——注沥青（180-200 ℃）——加压（1.2-1.5MPa,3-4小时）——返沥青——冷却（罐内或罐外）

　　（7）浸渍品的检查：浸渍增重率G=(W2-W1)/W1×100%

　　一次浸渍品增重率≥14%

　　二次浸渍品增重率≥9%

　　三次浸渍品增重率≥5%

　　6、石墨化

　　是指在高温电炉内?；そ橹手邪烟恐破芳尤鹊?300 ℃以上,使无定形乱层结构炭转化成三维有序石墨晶质结构的高温热处理过程。平面六角网格层状结构

　?。?）石墨化的目的和作用：

　　①提高炭材料的导电、导热性（电阻率降低4-5倍，导热性提高约10倍）； ②提高炭材料的抗热振性能和化学稳定性（线膨胀系数降低50-80%）； ③使炭材料具有润滑性和抗磨性；

　?、芘懦鲈又?，提高炭材料的纯度（制品的灰分由0.5-0.8%降到0.3%左右）。

　?。?）石墨化过程的实现：

　　炭材料的石墨化是在2300-3000 ℃高温下进行的，故工业上只有通过电加热方式才能实现，即电流直接通过被加热的焙烧品，这时装入炉内的焙烧品既是通过电流产生高温的导体，又是被加热到高温的对象。

　　目前广泛采用的炉型有艾奇逊（Acheson）石墨化炉和内热串接(LWG)炉。前者产量大、温差大、电耗较高，后者加热时间短、电耗低、电阻率均匀但不好装接头。

　　石墨化工艺过程的控制是通过测温确定与升温情况相适应的电功率曲线进行控制，通电时间艾奇逊炉50-80小时，LWG炉9-15小时。

　　石墨化的电耗很大，一般为3200-4800KWh，工序成本约占整个生产成本的20-35%

　?。?）石墨化品的检查：外观敲击、电阻率测试

　　7、机械加工

　　炭石墨材料机械加工的目的是依靠切削加工来到达所需要的尺寸、形状、精度等，制成符合使用要求电极本体和接头。

　?。?）石墨电极加工分为电极本体和接头两个独立加工过程。

　　①本体加工包括镗孔与粗平端面、车外圆与精平端面和铣螺纹3道工序，圆锥形接头的加工可分为6道工序：切断、平端面、车锥面、铣螺纹、钻孔安栓和开槽。

　?、诘缂油妨臃绞剑涸沧缎谓油妨樱ㄒ粎既酆鸵粎妓目郏?、圆柱形接头连接、凹凸连接（公母扣连接）

　?。?）加工精度的控制：螺纹锥度偏差、螺纹螺距、接头（孔）大径偏差、接头孔同轴度、接头孔垂直度、电极端面平整度、接头四点偏差等。用专用环规和板规等检查。

　　（3）成品电极的检查：精度、重量、长度、直径、体积密度、电阻率、预装配合精度等。

　　以上提到的石墨电极的制造工艺过程中，磨粉机发挥了重要的作用，将石油焦、针状焦和煤沥青加工成粉体，以便进一步生产石墨电极。

　　二、石墨电极的原料：石油焦、针状焦和煤沥青制粉机械　磨粉机

　　80目，325目，400目石油焦、针状焦和煤沥青粉石油焦、针状焦和煤沥青生产设备 HC摆式磨粉机　

　　桂林鸿程石油焦、针状焦和煤沥青雷蒙磨：HC摆式磨粉机

　　【进料粒度】：25-30mm

　　【成品细度】：0.18-0.038mm

　　【产量范围】：1-25/h

　　【专注领域】：HC纵摆式磨粉机是桂林鸿程在传统的雷蒙磨粉机的基础上，经过多年的实践和不断的创新和改进，研发的一款革命性新型的摆式磨粉机。HC纵摆式磨粉机涵盖了纵摆式结构，免维护磨辊总成，超细分级机，高效节能的除尘系统，维护方便的传动系统等几项专属专利，各项技术指标大幅度提高，是真正高效高产，维护方便，运行平稳，节能环保的新型摆式磨粉机。

　　石油焦、针状焦和煤沥青生产设备325目石油焦、针状焦和煤沥青粉石油焦、针状焦和煤沥青雷蒙磨生产线设备鸿程牌有何优势？

　　(1)石油焦、针状焦和煤沥青雷蒙磨可靠的性能

　　（新技术）梅花架及纵摆磨辊装置，结构先进合理?；髡穸浅Ｐ。胍舻?、机械运行平稳、性能可靠。通过市场的实际应用，已获得极好的社会效益和经济效益。（HC1500有纵摆和横摆两种结构，客户可按需求自由选购。）

　　(2)石油焦、针状焦和煤沥青雷蒙磨高效节能

　　物料在单位研磨时间内处理量更大、效率更高。在与R型磨粉机总功率不变的情况下，产量同比提高40%以上，单位电耗成本节省30%以上，是真正的高效节能型磨粉机产品。

　　(3)石油焦、针状焦和煤沥青雷蒙磨减震系统

　　根据客户对物料的细度要求，通过选配减震系统，可以吸收和释放内应力，从而使设备更稳定、更耐用。

　　×石油焦、针状焦和煤沥青生产设备:石油焦、针状焦和煤沥青雷蒙磨，雷蒙磨机械多少钱一台?

　　桂林鸿程石油焦、针状焦和煤沥青雷蒙磨HC摆式磨粉机性能稳定，出粉在80~400目之间，只要提供您要求的石油焦、针状焦和煤沥青粉细度与产量要求，桂林鸿程方案配置部门便会出具详细的铝矾土磨粉机用破碎机与雷蒙磨机主机，风机，电机，PLC中控与脉冲除尘器组成生产线配置整套方案，整套石油焦、针状焦和煤沥青磨粉机雷蒙磨生产线设备生产线耗电低，超级环保，价格合理，性能优越，欢迎咨询0773-3661663。

　　如果需要80~400目细度的石油焦、针状焦和煤沥青粉体生产设备石油焦粉磨机、针状焦和煤沥青雷蒙磨生产线设备，请来电咨询鸿程磨粉机械配置与价格。电话：0773-3661663。
